项目名称

遵义拓特铸锻有限公司10000t/a铸件生产线建设项目(一期)

项目规模

10000t/a铸件。

业务范围

10000t/a铸件生产线建设项目(一期)的总平面布局、自然条件、物料储存、安全设施设备等的安全状况，项目的“三同时”情况进行安全验收评价。

合同期限

2019年1月—2019年8月

项目类别

安全验收评价

报告提交时间

2019年7月

安全评价过程控制情况

安全评价项目管理

项目组长

技术负责人

过程控制负责人

施政

文章频

胡雪莲

安全评价报告编制过程

报告编制人

报告审核人

李  海 1100000000301848

杨先伟 0800000000204219

陈贞祥1600000000201345

安全评价项目参与人员

安全评价师

注册安全工程师

技术专家及技术人员

李  海1100000000301848

钟正成1100000000301824

李海

无

安全评价项目现场开展工作情况

现场勘察人员

勘察时间及任务

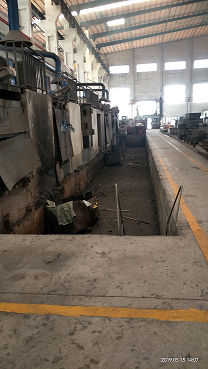

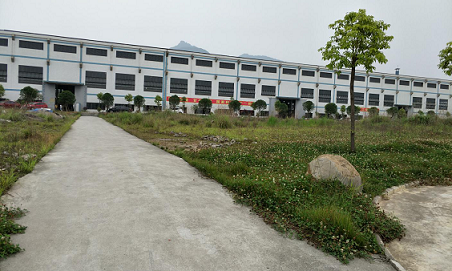

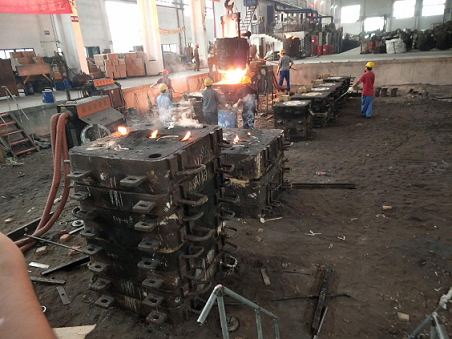

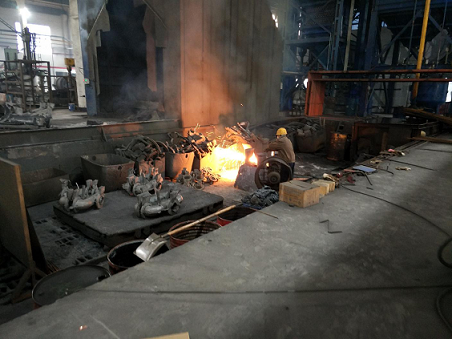

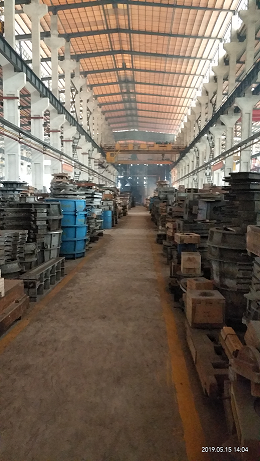

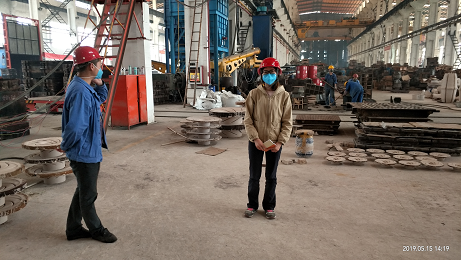

现场勘察照片

施政、王传兰

2019.4.7-2019年7月16日多次到现场收集资料、考查周边环境、平面布置、设备设施等情况。

附后

安全评价项目简介

遵义拓特铸锻有限公司始建于2003年，原位于遵义市汇川区航天高新科技园，是一家投资主体多元化的高新技术企业，由于原公司不能满足公司发展，公司整个搬迁至绥阳，根据贵州省技术改造投资项目备案确认书，遵义拓特铸造有限公司“年产10000铸件生产建设项目”经绥阳县经济贸易局同意备案（绥经贸技改备案[2013]04号）搬迁至贵州省遵义市绥阳县经济开发区，注册资本：24015000元。公司现有员工98人，其中技术人员 15名，管理人员 15名，生产工人 68 名。

遵义拓特铸锻有限公司主要生产高合金钢铸件，主要钢种有：合金钢：ZG1.4460、ZG 1.4313、ZG 1.4517、ZCF-3、CF-3M、ZCF-8、CF-8M、ZG15Cr12、CD-4MCu、ZG0Cr17N4Cu4Nb、ZG0Cr13、ZG1Cr13、ZG2Cr13、ZG0Cr18Ni12Mo2Ti、ZG0Cr18Ni9Ti、ZC1Cr18Ni9Ti等。

主要产品有：KPS系列真空泵泵体、叶轮等，KPP系列化工泵泵体、叶轮，KCC系列化工泵泵体、叶轮，3D12系列缸体、缸盖，各类多级泵泵体、泵盖，核电支承件、泵、阀类铸件和部分型号产军品毛坯。目前厂区已建设完成，已进行了试生产，试生产期间生产运行正常，未发生生产安全事故，具备安全验收条件。

遵义拓特铸锻有限公司位于贵州省遵义市绥阳县经济开发区。风华工业园区特种设备制造园，距离遵义主城区20km，离遵义机场23km，交通便利，总占地面积16亩。建设项目区域地理位置图见2-2。交通条件十分便利

遵义拓特铸锻有限公司公司该项目厂区位于绥阳县风华镇境内，厂区周边无高危企业。厂区西北部为现有生产厂房，厂区南部为二期规划用地，厂区北部50m为金立机械公司，厂区厂区周边500范围内无风景名胜、自然保护区、文物保护、水生养殖场、水源地、果林等。

建设项目主生产车间布置在厂区西北侧，模具车间布置在主生产车间的南侧，位于厂区中央，水泵房位于厂区东北角，锅炉房位于厂区东北侧。其余空地为遵义拓特铸锻有限公司二期、三期规划用地。

1）主生产车间

主生产车间为一层建筑，建筑面积为12168㎡，主要布置有中频感应熔炼炉7台、行车4台、平车4辆、RT12-480-12车炉3台、喷砂房、喷丸房、配电房、低压配电房和生产车间办公室等生产所需的设备设施。主生产车间外北侧和东侧分别布置2台用于除尘和设备气动的空压机，东侧单独布置除尘器用于生产除尘。

2．模具车间

模具车间为1层钢构建筑，位于厂区中央，主要用于机械加工作业。

3）水泵房（循环水池）

水泵房（循环水池）位于厂区东北角，循环水池容量为1300m³，主要用于熔炼工艺中的冷却系统（水冷线圈）。必要时，可作为消防用水。项目主要原辅料年用量碱酚醛树脂10t，固化剂年用量10t,石英砂年用量10,水基涂料年用量1t,醇基涂料年用量1t,生铁年用量4000t,废钢年用量5000t,其它合金1000t。

建设项目生产工艺流程

石英砂与碱酚醛树脂砂搅拌采用混砂机进行搅拌，搅拌均匀按照图纸进行造型芯、型芯上涂料、烘干，合箱进行浇注。

原料铁或者钢添加到中频炉进行熔炼，熔化后的铁水用行车起吊到砂箱浇冒口进行浇注，浇注冷却到恒温进行开箱取件，清理砂子，切割浇冒口，通过抛丸机进行打磨，再进行碳刨、对缺陷进行焊补，打磨、热处理再进行抛丸打磨直至检验合格进行入库。全厂用电设备安装容量为50000KW，工作容量为45000KW，由园区内变电站供电。

配变电站内设置高压开关柜、变压器、低压开关柜等用电设备。为满足企业发展需求，配变电站内预留部分高、低压开关柜安装位置。

变压器低压侧设补偿电容器柜，补偿后35kV侧功率因数0.9以上。

该项目在用电量较大的厂房内设置终端变电站，就近为该厂房供电，终端变电站35kV电源引自配变电站35kV高压开关柜，以放射式和部分树干式方式供给。

低压（220/380V）系统均采用三相四线制。配变电站低压配电系统均采用单母线放射式配电方式。

电力、照明低压配电系统主要为50Hz、220/380V三相四线制TN-S系统。

该项目电力照明配电干线、支干线及大容量用电设备的支线一般采用ZR-YJV-0.6/1KV 阻燃型铜芯交联聚乙烯绝缘电缆或空气绝缘型铜芯密集型母线槽，部分小容量动力设备的配电支线采用ZR-BV-450/750V阻燃型铜芯聚氯乙烯绝缘电线。

防用电设备的配电线路采用耐火型电缆。

3）照明

根据不同的环境要求，公司照度及灯具型号，照明灯具除办公区采用嵌入式荧光灯外，生产辅助区及动力区一般采用吸顶式荧光灯或线槽式荧光灯，防爆、防水、防腐蚀的区域应采用相应的防爆、防水、防腐蚀型荧光灯。

生产车间及重要房间除一般照明外，还设置带备用电源的备用照明灯。本项目给排水依托于风华工业园区供排水系统，园区供水系统为原绥阳到蒲场自来水管网，水量及水质满足公司生产及员工生活需求。

企业生产用水（冷却水）采用循环水池，充分利用，污水、绿化用水以及生活污水排入城市污水管道，进入园区污水处理池。

办公楼、厂房设置有消火栓，配备灭火器等消防器材，消防用水来自园区市政消防管网。必要时,可以接厂内循环水池作为消防用水。厂内规划消防通道宽12m。

本项目根据《建筑物防雷设计规范（附条例说明）》（GB 50057-2010）

的规定，对高度超过 15m 的建筑物进行防雷保护，利用建构筑物柱体及基础内的钢筋网作为引下线和接地极进行防雷。电源进线做重复接地，电气设备的非带电金属外壳做可靠接地，配电系统采用TT-C-S接地保护型式，已进行了防雷检测。遵义拓特铸锻有限公司主要负责人、安全管理人员参加了相应的安全培训和学习，并经考核合格，取得了相应的资格证书。

遵义拓特铸锻有限公司公司制定了各项安全管理规章制度共20项，主要包括安全生产目标指标管理制度、安全生产奖惩管理制度、安全生产绩效考核制度、安全生产会议管理制度、特种作业人员安全管理制度、安全教育培训管理制度、生产设备设施安全管理制度等；生产车间各岗位及其他相关工作岗位安全操作规程共6项，主要包括混砂机操作规程、锅炉操作规程、电焊作规程、碳刨操作规程、抛丸机操作规程、行车操作规程，公司还与各车间、部门、班组签订了安全生产责任制。

该项目在试运行期间，生产设备运转情况基本正常，试生产期间设备、设施安全性能良好，未发生重大人身伤害或生产设备事故。

评价项目其他信息

无
